絕緣板材系列
- 產品描述

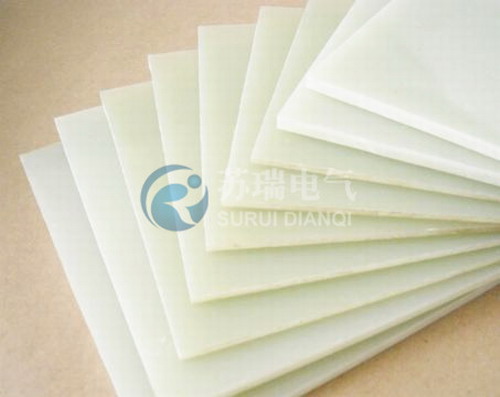

一、FR4環氧板產品介紹
FR4環氧板根據使用的用途不同，行業一般稱為：FR4 Epoxy Glass Cloth,絕緣板，環氧板，環氧樹脂板，溴化環氧樹脂板，F(xiàn)R4，玻璃纖維板，玻纖板，F(xiàn)R4補強板，F(xiàn)PC補強板，柔性線路板補強板，F(xiàn)R-4環氧樹脂板，阻燃絕緣板，F(xiàn)R4積層板，環氧板，F(xiàn)R4光板，F(xiàn)R4玻纖板，環氧玻璃布板，環氧玻璃布層壓板，線路板鉆孔墊板。主要技術特點及應用：電絕緣性能穩定，平整度好，表面光滑，無凹坑，厚度公差標準，適合應用于高性能電子絕緣要求的產品，如FPC補強板，PCB鉆孔墊板，玻纖介子，電位器碳膜印刷玻璃纖維板，精密游星齒輪(晶片研磨)，精密測試板材，電氣（電器）設備絕緣撐條隔板，絕緣墊板，變壓器絕緣板，電機絕緣件，研磨齒輪，電子開關絕緣板等。
NEMA 美國電氣制造商協會規定的一種材料標準，與之相對應的IEC國際電工委的標準為EPGC202，國內無與之完全對應的標準。
最接近的國內標準為3240環氧層壓玻璃布板，3240對應的IEC國際電工委的標準為EPGC201，而EPGC201和EPGC202之間只有阻燃性能的差別。所以可以簡單的認為FR-4是3240的增強阻燃性能的改進型產品。

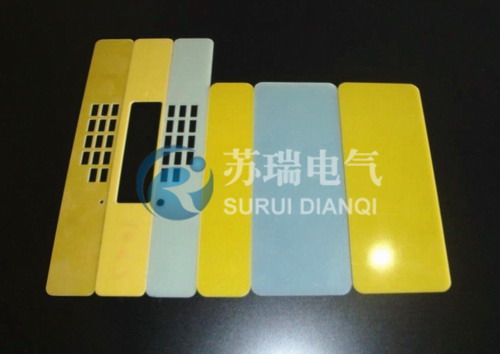

FR4環氧板表面顏色有：

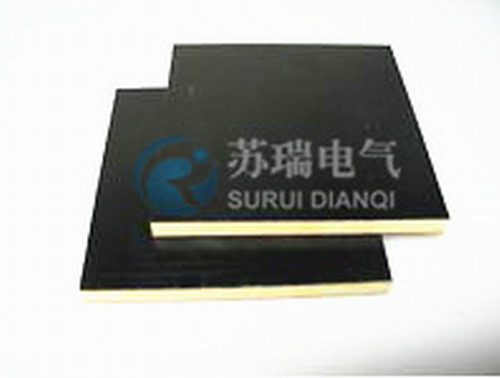

黃色FR4、白色FR4、黑色FR4、籃色FR4等。
FR4是PCB使用的基板，是板料的一種類別。板料按增強材料不同，主要分類為以下四種：FR4：玻璃布基板、FR1、FR2等：紙基板、CEM系列：復合基板、特殊材料基板（陶瓷、金屬基等）FR4由專用電子布浸以環氧酚醛樹脂等材料經高溫高壓熱壓而成的板狀層壓制品。
FR4環氧板特點：具有較高的機 械性能和介電性能，較好的耐熱性和耐潮性 并有良好的機械加工性。
FR4環氧板用途: 電機、電器設備中作絕緣結構零部件，包括各式樣之開關FPC補強 電器絕緣`碳膜印刷電路板`電腦鉆孔用墊`模具治具等（PCB測試架） 并可在潮濕環境條件和變壓器油中使用。
二、FR4環氧板產品應用

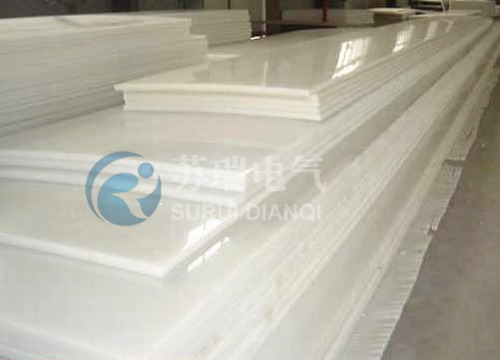

FR4環氧板主要材料為進口半固化片，顏色有白色，黃色，綠色,常溫150℃ 下仍有較高的機械強度，干態、濕態下電氣性能好，阻燃，用于電氣、電子等行業絕緣結構零部件,采用進口原料、國產壓機及標準工藝精心制造；主要的規格有1000*2000 mm 1020mm*1220mm ，因為有原材料的優勢，保證了質優價廉、及時交貨，在國內外擁有穩固的客戶群，并享有很高的聲譽。
FR4黃料白料，F(xiàn)R4環氧玻璃布層壓板，根據使用的用途不同，行業一般稱為：FR-4 Epoxy Glass Cloth,絕緣板，環氧板，環氧樹脂板，溴化環氧樹脂板，F(xiàn)R4，玻璃纖維板，玻纖板，F(xiàn)R4補強板，F(xiàn)PC補強板，柔性線路板補強板，F(xiàn)R4環氧樹脂板，阻燃絕緣板，F(xiàn)R4積層板，環氧板，F(xiàn)R4光板，F(xiàn)R4玻纖板，環氧玻璃布板，環氧玻璃布層壓板，線路板鉆孔墊板。主要技術技術特點及應用：電絕緣性能穩定，平整度好，表面光滑，無凹坑，厚度公差標準，適合應用于高性能電子絕緣要求的產品，如FPC補強板，PCB鉆孔墊板，玻纖介子，電位器碳膜印刷玻璃纖維板，精密游星齒輪(晶片研磨)，精密測試板材，電氣（電器）設備絕緣撐條隔板，絕緣墊板，變壓器絕緣板，電機絕緣件，研磨齒輪，電子開關絕緣板等。
三、FR4環氧板產品特點
FR4環氧板是以環氧樹脂作粘合劑，以電子級玻璃纖維布作增強材料的一類基板。它的粘結片和內芯薄型覆銅板，是制作多層印制電路板的重要基材。
FR4環氧板的機械性能、尺寸穩定性、抗沖擊性、耐濕性能比紙基板高。它的電氣性能優良，工作溫度較高，本身性能受環境影響小。在加工工藝上，要比其他樹脂的玻纖布基板具有很大的優越性。這類產品主要用于雙面PCB ，用量很大。環氧玻纖布基板，應用最廣泛的產品型號為FR4 ，近年來由于電子產品安裝技術和PCB 技術發展需要，又出現高Tg 的FR4 產品。
四、FR4環氧板產品技術參數
分子量 | 外觀 | 溴含量 | 軟化溫度區間 | 初始分解溫度℃ |
1400 | 白色粉末 | 59 | 88-95 | 320 |
1600 | 白色粉末 | 58 | 90-95 | 323 |
2000 | 白色粉末 | 57 | 100-105 | 321 |
4000 | 白色粉末 | 56 | 110-120 | 316 |
10000 | 淡黃色顆?；蚪咨勰?/span> | 51.5 | 130-135 | 328 |
15000 | 淡黃色顆粒或近白色粉末 | 53 | 135-140 | 347 |
20000 | 淡黃色顆?；蚪咨勰?/span> | 53.2 | 140-145 | 356 |
25000 | 淡黃色顆粒 | 53 | 145-150 | 351 |
30000 | 淡黃色顆粒 | 53 | 150-155 | 348 |
